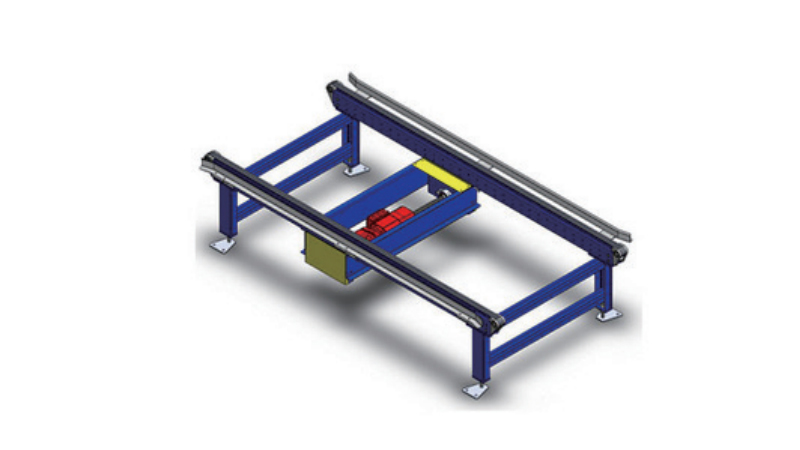

托盘链条机

主要结构和特征：

输送链条：C10B-2直板双排链条，节距P=15.875mm 。

链条导向：有自润滑作用的超高分子聚乙烯（ UHMW ）。

机体：机架为120x70X15X4mm碳钢型材，焊接式支腿与机架螺栓连接，M20螺杆调节脚与地面固定，输送面高度调节±25mm。

导向护拦：根据项目实际要求布置，护栏可调式，外翻 。

驱动装置：中间驱动形式，包括一个减速 电 机 、驱 动 轴 组件 、传 动 链 轮 组 和 电 机 座 。电 机 通 过 链 轮 带 动 驱 动 轴 转 动 。它驱动轴两端链轮传动C10B-2双排输送链条。

附件装置：光电支架及端部限位档板。

表面涂装：支腿、护栏 、机架等零件经钢丝刷、砂纸等除锈，酸洗去油脂，磷化后表面静电喷涂环氧树脂粉末并烘烤，树脂厚度在60μm-90μm之间。

外购件配置：减速电机用SEW，链条用杭州东华，带座轴承用TR，轴承用哈轴。

形式描述：

● 两排输送链C10B-2

● 聚乙烯链托

● 机架型钢 120×70×15×4mm

● 铝合金头架

● R系列内置电机
