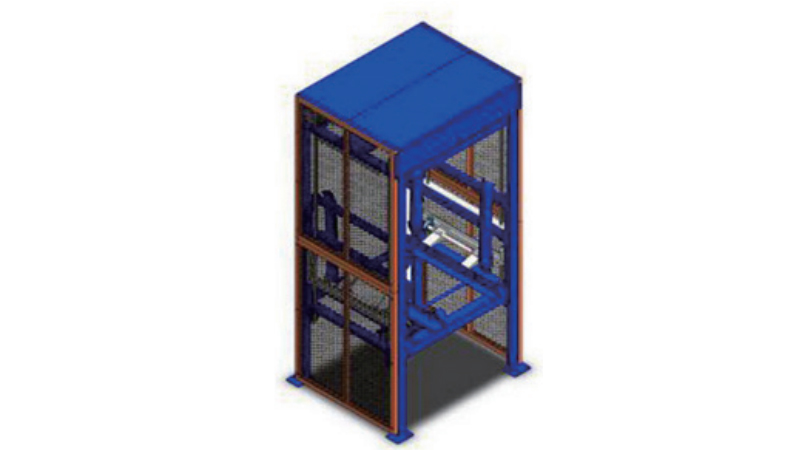

拆码盘一体机

主要结构和特征：

机体：组合式框架，安装于链条机外侧。框架安装有拨叉装置，电机外侧封金属网片 。

驱动链：采用符合GB1243标准的精密滚子链。

驱动装置：驱动装置采用链条和齿轮传动。电机和驱动轴安装均设有调节装置，对驱动链条进行张力调整。活动架通过链条悬挂，导向装置为两组轴承在导轨内上下滑动。两边的活动架可调整，使活动架在同一水平面升降，保证拆、码盘机运行平稳和拆、码盘位置准确整齐 。

附件装置：光电支架。

表面涂装: 机体等零件经钢丝刷、砂纸等除锈，酸洗去油脂，磷化后表面静电喷涂环氧树脂粉末并烘烤, 树脂厚度在60μm-90μm之间。

外购件配置：减速电机用SEW，链条用杭州东华，带座轴承用TR、轴承用哈轴 。

主要性能及其参数

形式描述：

● 四立柱框架式；

● 配合链条机使用(主要)；

● 重力落叉式；

● 配合托盘落叉孔高度h(min)=70mm
