箱式连续提升机 - C型连续提升机

多连续提升机用于从水平方向向垂直方向货物的输送，它具有占地面积小、运行快速、安静、安全的特点。在出入口配置输送线能自动完成货物的上下输送，可用于工厂、物流中心楼上与楼下的货物输送。

Z型提升机为“ Z ”字型方向输送的提升机，即货物从一侧进入，从背面一侧输出输送方向为从下到上。C型提 升机为“ C ”字型方向输送的提升机，即货物输送进出口为同一侧输送方向为从上到下。

连续提升机是 用 于 对 单 元 货 物，进 行 连 续 提 升 或 者 下 降 输 送的 特 种 设 备 。 由 于 其 链 板 回 程 不占用工作节拍和提升空间，因此具有效率高，造价低，占用空间小等特点 。与螺旋链板机相比，它具有占地 面积小、成本低。与往复式提升机相比，它具有效率高 。

适用的输送物：塑料周转箱、纸质包装 、工装板以及底面具有连续承载面的硬质输送物。

主要结构和特征：

机体：采用框架组合式结构，主要由上、中、下三部分框架组成，通过调整中间框架的数量和长度以满足不同提升高度的需求。框架中立柱采用C型冷弯型材，单侧焊接成型，然后通过螺栓连接成独立框架。

外封框：采用钢丝网封框。

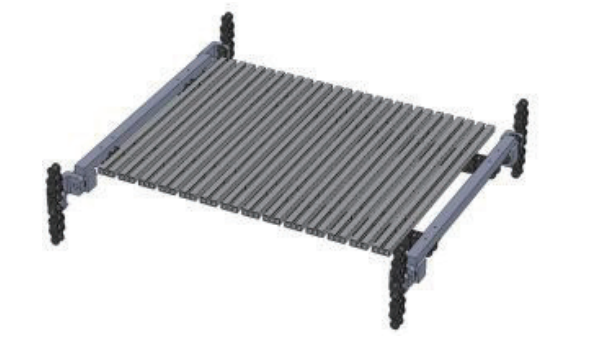

载货台：采用托板链连接铝型材组成载货平台，载货平台配备有前后不同U型连接件，通过U型连接件连在提升链条上，随着提升链条运行，如下图所示：

表面涂装：机架、安装板等零件经钢丝刷、砂纸等除锈，酸洗去油脂，磷化后表面静电喷涂环氧树脂粉末并烘烤，树脂厚度在60 μm-90μm之间。喷涂色由甲方指定色卡。

外购件配置：减速电机用SEW，链条用杭州东华，托板链用东方特种，带座轴承用TR、轴承用哈轴。

形式描述：

● 四立柱框架式，标准开模立柱，

● 标准L=2.5m，L＜2.5m；

● 各框架标准模块化；

● 链条提升，链条规格16A-1；

● 托板链规格16A-TB32；

● 驱动置于提升机底部框架；

● 封框：网片形式，用夹片螺母配合连接；

● 配合皮带机使用

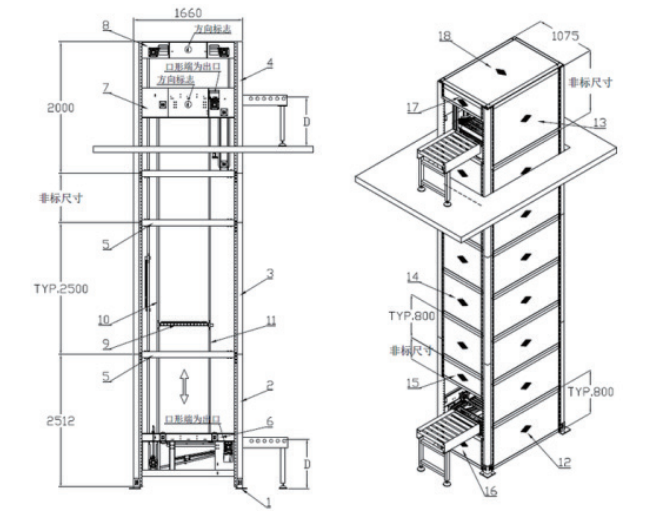

标准样式
