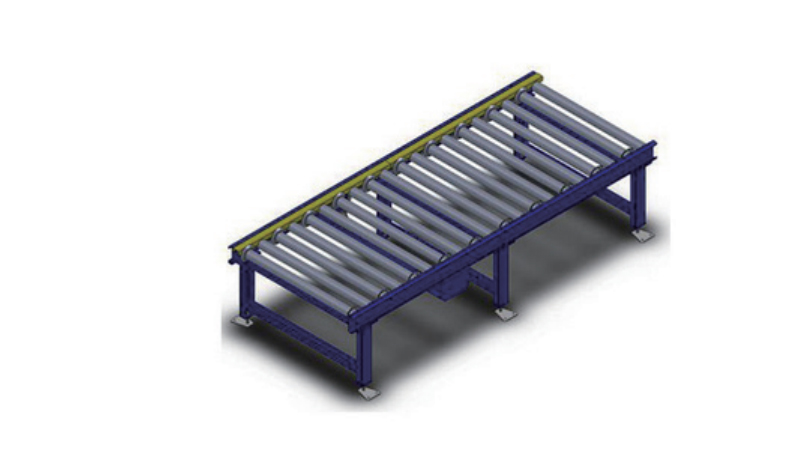

托盘滚筒机

主要结构和特征：

辊子：φ76x3单侧双链轮镀锌辊子，筒体精密轧制焊接管，辊子间距 P=167mm。单侧双链轮为10A-13T，φ20冷拔碳钢轴，M12内牙螺纹与机架定轴式安装，辊子内两端轴承为免维护深沟球轴承。

机体：机架由冷弯型钢制成，外C型规格为145X40X15X4mm。焊接式支腿，与机架螺栓连接，M20螺杆调节脚与地面固定输送面高度调节±25mm。

导向护栏：托盘依靠辊子上的挡圈进行输送导向,导向为边侧导向,挡圈与辊子筒体焊接式连接。

驱动链：采用符合GB1243标准的10A-1精密滚子链。

驱动装置：采用中间驱动方式，减速电机安装在机架下面的支架上。它包括一个带有驱动链轮的底座式电机。链条连接电机链轮和相邻的两个辊子链轮，再由辊子链轮通过封闭环形链依次连接其他驱动辊子。

防护罩：辊子链传动和电机链传动部分封闭式护罩。

附件装置：光电支架。

表面涂装：机架、支腿、光电支架安装板等零件经钢丝刷、砂纸等除锈，酸洗去油脂，磷化后表面静电喷涂环氧树脂粉末并烘烤。树脂厚度在60μ m-90μm之间紧固件 。

外购件配置：减速电机用SEW，链条用杭州东华 。

形式描述：

● 双链传动滚筒（10A-13Z）Φ76×3mm

● 滚筒挡圈导向

● 机架型钢 125×70×15×5mm（驱动侧）

● 机架型钢 125×70×15×4mm（非驱动侧）

● 滚筒间距 166.7mm

● 系列内置电机
