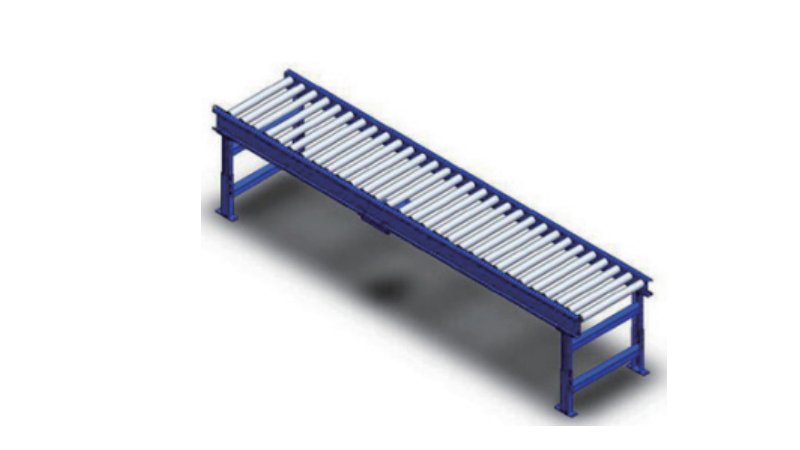

多挈带滚筒输送机

发布时间：2025-10-28 浏览量：18

主要结构和特征：

滚筒：φ50*1.5mm多锲带滚筒，两端轴承为免维护深沟球轴承，筒体材料为碳钢镀锌。

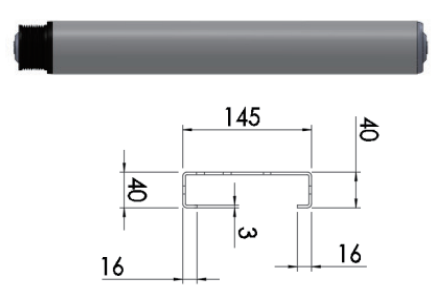

机架：采用3mm钢板激光切割下料/钻孔，数控冷轧成型，尺寸：145*40*16mm；截面尺寸如图所示：

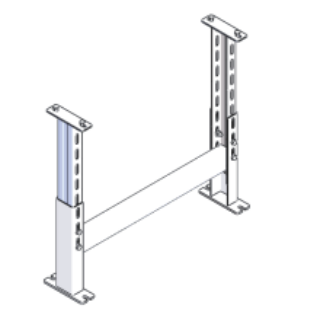

支腿：采用定制型材焊接式，具有牢固，稳定性好等优点。用连接板与机架螺栓连接，调节脚底座与地面连接，输送面高度调节±50mm，结构如图所示：

驱动装置：电机/电动滚筒驱动。

表面涂装：机架、支腿、导向件、附件等零部件先经钢丝刷、砂纸等除锈，并经酸洗去油脂，经磷化后表面静电喷涂环氧树脂粉末并烘烤。喷涂色由甲方指定色卡。

外购件配置：无动力滚筒采用英特诺/德马/中轴，电机采用SPG/JSCC，电动滚筒采用英特诺/德马，多锲带采用哈金森。

主要性能及其参数

形式描述：

● 多楔带辊筒传动/φ50×1.5mm

● 滚筒筒体 Q235/201/304

● 滚筒间距 75/80/100/120

● 机架型钢 125×40×3mm

● 内置电动滚筒/SPG内置电机

标准样式
标准	描述
长度L（mm）	L ≤ 4400 (max 36根滚筒)
高度H (mm)	H(min)≥250
内宽B (mm)	350 ≤ B ≤ 800
电机功率P (kw)	0.032/输送机长度L(mm) ＜1500 0.06 输送机长度L(mm) ＜2500(空箱) 0.2/输送机长度L(mm) ≤3500 0.25 输送机长度L(mm) ≤4400(空箱
输送速度V (m/min)	V=20 V=25 V=32 V=55
整机承载 (Kg)	Max ≤200
输送能力（Kg/m）	Max ≤50
辊筒间距P (mm)	P＜1/3L(L为输送物长度)
