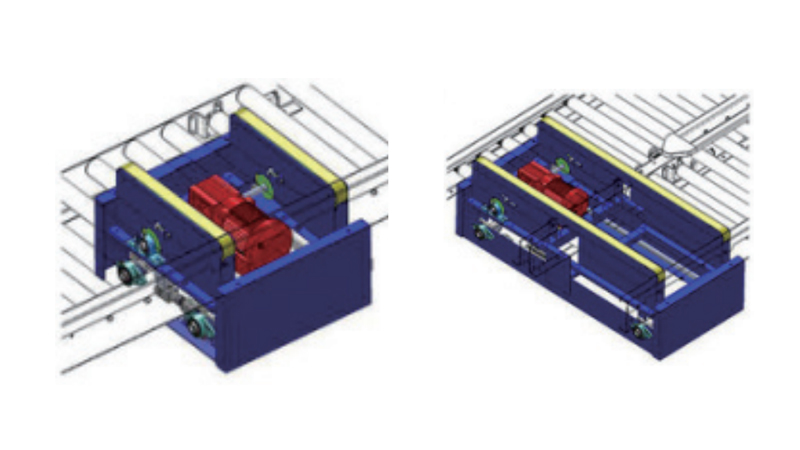

窄带顶升移载机

移载机用于将辊道机的箱包改变90°运动方向的升降移载设备 。它的常态是处于低位，当货物输送到移载机上时，传感器检测货物到位，移载机即升起高出输送机，将货物移送到相邻的输送机，货物送出后，移载机即下降至低 位。升降方式有气动和电动两种方式。

主要结构和特征：

气动顶升：气动升降，由气缸推动的连杆式摆动机构，升降快速平稳；电动顶升，由电机带动曲臂轴转动机构，使移 栽部件上下摆动。

移载机构：采用传动带作为移载传动，传动动力是由内置的电机/电动滚筒驱动。

升降定位检测：接近开关检测 。

表面涂装：机架、安装板等零件经钢丝刷、砂纸等除锈，酸洗去油脂，磷化后表面静电喷涂环氧树脂粉末并烘烤，树 脂厚度在60μm-90μm之间。喷涂色由甲方指定色卡。

外购件配置：减速电机用SEW/SPG/英特诺电动滚筒，皮带用永利，气缸用SMC，带座轴承用TR、轴承用哈轴。

主要性能及其参数

形式描述：

● 气动升降/机械凸轮升降

● 单方向分拣

● 配合输送设备滚筒机

● 输送电机品牌 SPG/电动滚筒

● 适用载体 硬质输送面
