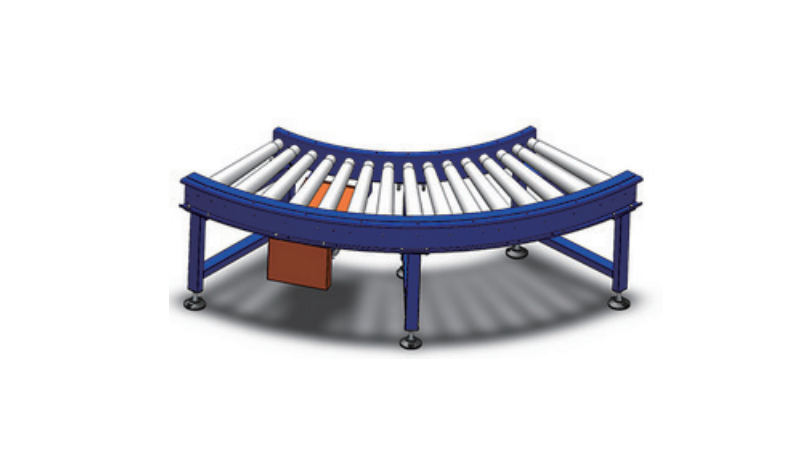

双链轮滚筒转弯机

主要结构和特征：

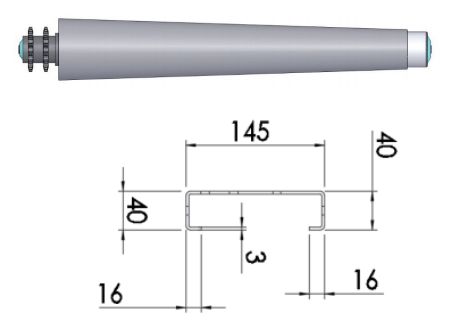

滚筒：φ50*1.5mm双链轮滚筒，两端轴承为免维护深沟球轴承，筒体材料为碳钢镀锌，外包硬质塑料锥套。

机架：采用3mm钢板下料激光切割/焊接成型，尺寸：145*40mm，结构如图所示：

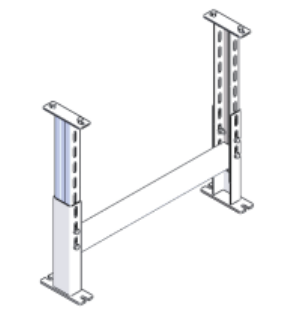

支腿：采用定制型材焊接式，具有牢固，稳定性好等优点。用连接板与机架螺栓连接，调节脚底座与地面连接，输送面高度调节±50mm，结构如图所示：

驱动装置：电机驱动。

表面涂装：机架、支腿、导向件、附件等零部件先经钢丝刷、砂纸等除锈，并经酸洗去油脂，经磷化后表面静电喷涂环氧树脂粉末并烘烤。喷涂色由甲方指定色卡。

外购件配置：电机采用SEW/SPG，链条采用东华 。

主要性能及其参数

形式描述：

● 双链辊筒传动(08B-14Z)/φ50×1.5mm

● 滚筒链轮 塑钢/Q235/304

● 滚筒筒体 Q235/201/304

● 锥辊形式 塑胶锥套/钢制成型

● 机架型钢 125×40×3mm

● R系列内置电机
